제품 상세 정보:
|
| 목: | 점토 벽돌 터널 가마와 전체 블록 벽돌이 프로젝트 기술 설계 배치를 만듭니다 | 소성 사이클: | 52 hr |
|---|---|---|---|
| 생산량을 해고하기: | 98% | 연료를 해고하기: | 천연가스, 석유 |
| 화로 사이즈: | 6.9m,7.2m | ||
| 강조하다: | 전체 블록 벽돌 터널 kiln,점토 벽돌 터널 가마 |
||
완전 자동 점토 벽돌 제조 공장 붉은 점토 벽돌 구운 점토 벽돌 터널 오븐 프로젝트
진흙 벽돌 터널 오븐 및 전체 블록 벽돌 제조 프로젝트 기술 설계 레이아웃
진흙 벽돌 터널 오븐 가격 및 벽돌 제조 프로젝트 기술 설계 레이아웃

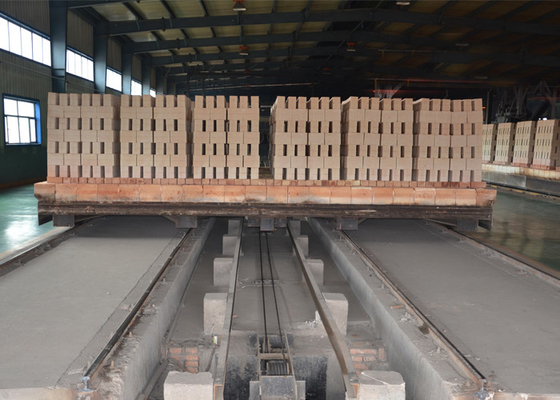

진흙 벽돌 터널 오븐
터널 오븐은 연기를 방출하는 시스템, 재활용 시스템, 폐열 회수 시스템, 냉각 시스템 및 압력 균형 시스템입니다. 이 오븐은 다음과 같은 특징을 가지고 있습니다.작은 구간 온도 차이, 좋은 열 보존 효과. 한편, 오븐 자동 제어 시스템은 구연 열 매개 변수가 안정적으로 보장되도록 장착되어있어 구연 품질이 보장됩니다.

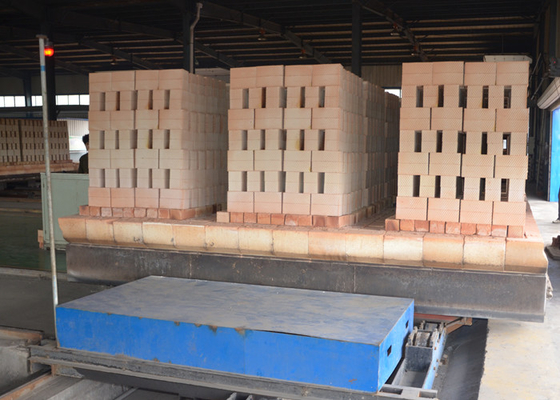

터널 오븐 시스템
이 기술은 평면 천장 터널 오븐을 선택합니다. 터널 오븐은
연소 방출, 냉각, 열 방출, 오븐 차량 아래 압력 균형, 실행 및 테스트 시스템.오븐 내부의 베이킹 곡선은 그 시스템을 조정함으로써 더 합리적으로 될 것입니다.
터널 오븐의 양쪽 끝에는 입구와 출구 문이 있다. 입구 쪽에는 준비실과 준비실과 오븐 합동 구역 사이에는 단절된 문이 있다.따라서 그것은 효과적으로 차가운 공기에 들어가는 것을 방지하고 오븐의 구기 시스템을 보장.

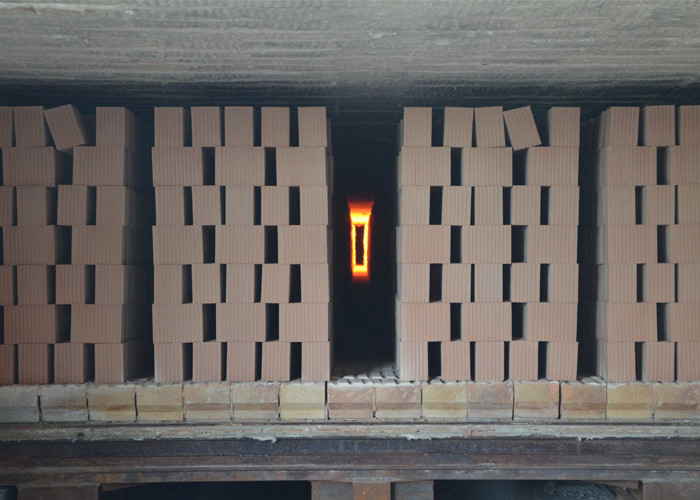

터널 오븐 구조
전열 구역과 냉각 구역은 200oC 이하의 온도에서 빨간 벽돌을 배치합니다. 휴식 부분, 구리 구역 및 단열 구역의 가장 안쪽 벽은 점토 불소연 벽돌을 채택합니다.점토의 모욕적 인 벽돌은 모욕적 인 영역을 배치하는 데 사용됩니다.한편, 반열성 직물 필트 (온도 곡선의 상대적인 부분에서 섭씨 600도 이상) 또는 바위 솜 필트 (rock wool felt) 가 채우기 위해 사용되며 붉은 벽돌이 외부 벽에 배치됩니다.
오븐 지붕 구조: 오븐 차 공간은 양쪽에 낮은 온도 구역에 남아, 주사 콘크리트 상단 슬레이브를 채택합니다. 다른 위치에, 점토 재료 판,H형 강철 빔 밑에 있는 대비트 헝거를 통한 헝거 플레이트양쪽 벽 몸체는 주요 빔의 무게를 지원합니다. 높은 알루미늄 면, 불소연 인 섬유 필트, 바위 솜 필트, 바위 솜 보드 불소연 핸더 플레이트에 배치됩니다.복합 단열층을 구성하는. 상단 판 사이의 균열은 높은 알루미늄 섬유에 의해 영향을받을 것입니다. 높은 온도 결합기는 판 사이의 간격까지 채워지고,그리고 절연 층의 위쪽에 칠하고 있습니다, 따라서 재료의 무감각성과 구조의 내구성을 보장합니다.
터널 오븐은 석탄 / 가스 / 석유를 점토 벽돌을 태우는 연료로 사용할 수 있습니다.
진흙 벽돌 터널 오븐의 완전 자동 연소 시스템
진흙 벽돌 터널 오븐/호프만 오븐에 탄을 공급하는 기계
방글라데시 에서 건설 중인 점토 벽돌 터널 오븐
기술 매개 변수 소재의 진흙 벽돌 터널 오븐:
| 사양 모델 | 숫자 | 생산 용량 (PC/일) | 땅 을 덮어야 한다 | 외부 크기 (m) |
| 터널 오븐 + 건조기 | 2.5m 부문 | 50000 | 140x50m | 110.8×4.3×234 |
| 8 채널 | 61 x 9.6 x 15 | |||
| 3.6m 부문 | 80000∙100000 | 170x65m | 134.2×5.4×36 | |
| 12 채널 | 67.6×19.22×15 | |||
| 4.6m 부문 | 100000∙120000 | 180x70m | 143.5×6.4×333 | |
| 14채널 | 65.5×25.24×3285 | |||
| 6.9m 부문 | 150000∙180000 | 200x120m | 153.5×8.7×333 | |
| 20 채널 | 65.5×25.24×3285 |
