제품 상세 정보:
|
| 조건: | 새로운 | 원료: | 크레이 |
|---|---|---|---|
| 가공: | 벽돌 생산 라인 | 종류: | 점토 벽돌 성형기 |
| 오토매틱: | 그래요 | 용량: | 13,000-19,000pcs/h (250*110*75mm) |
| 힘: | 250+75kW | 무게: | 30,000kg |
| 강조하다: | 2단 진공 압출기 점토 벽돌,믹싱 샤프트 진공 진압기 점토 벽돌,진공 벽돌 기계 생산 라인 |
||

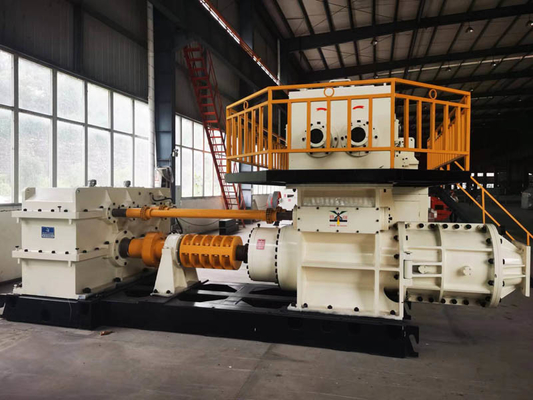

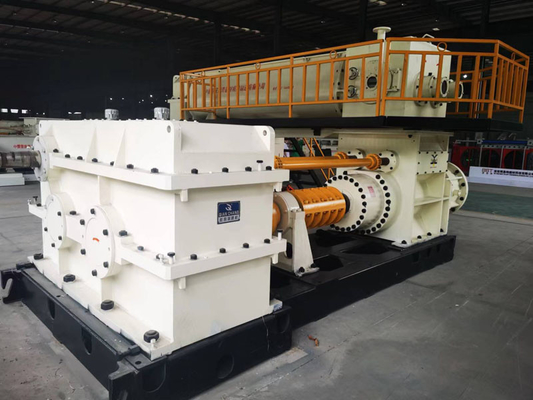

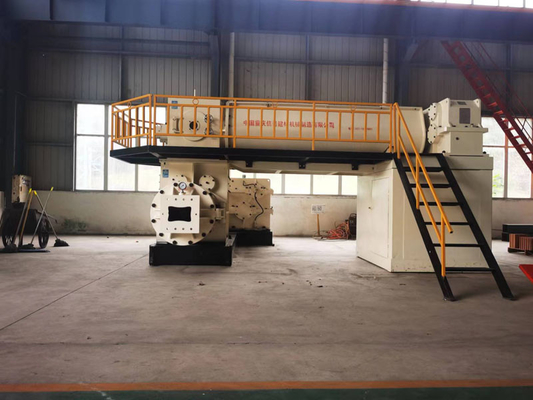

진공 압출기 점토 벽돌 생산 라인 용량 무게 30000kg
진공 압출기
2단 진공 압출기는 현재 소성 벽돌 공장에서 사용되는 가장 일반적인 벽돌 제조 장비입니다. 2단 진공 압출기의 본체는 고품질 강판으로 용접되어 있으며, 콤팩트한 구조, 높은 압출 압력, 높은 진공도, 견고하고 내구성이 뛰어나며, 낮은 에너지 소비, 편리한 유지 보수 등의 특징을 가지고 있습니다. 소규모 및 중규모 벽돌 공장의 이상적인 장비 선택입니다. 점토, 석탄 갱, 셰일, 플라이 애시, 도시 건설 폐기물, 광미 폐기물 및 불량 토양으로 만든 고체 벽돌, 하중 지지 다공성 벽돌 및 다양한 사양의 고다공성 중공 벽돌 생산에 적합합니다.
주요 부품
나선형 블레이드/리머
표준 탄소강 재질, 리머의 마모 표면은 가스 용접을 사용하고 코어 와이어로 배선하며, 용접된 공작물의 표면은 매끄럽고 저항이 작으며 내마모성이 높고 경도는 52HRC-56HRC이며, 수명은 일반 리머보다 4-7배 이상입니다. 리드(나사 리드)는 과학적으로 배열되어 있으며, "미세 압력 전달, 고압 압출"의 특징을 가지고 있어 압출 압력을 높이고 작업 효율을 향상시킬 수 있습니다. 사용 중 반복적인 수리가 가능하여 비용을 절감하고 활용률을 높일 수 있습니다.
압출 샤프트
압출부의 샤프트는 플로팅 샤프트 구조를 채택하고 자동 중심 조정 기능을 갖추고 있어 샤프트는 토크만 발생시키고 반경 방향 힘은 발생시키지 않아 감속기/샤프트를 보호할 수 있으며, 장기간 사용 후 굽힘 샤프트로 인한 장비의 흔들림을 제거하거나 줄여 장비의 에너지 절약을 15-30%까지 가능하게 합니다. 샤프트의 경도는 열처리 후 HB220보다 큽니다.
혼합 치아
고성형 주조, 경도는 55hrc-60hrc, 수명은 일반 혼합 치아의 6배입니다.
혼합 샤프트
상부 감속기는 치형 커플링으로 샤프트에 연결되어 샤프트와 감속기 사이의 동축성을 제거합니다.
기술적 매개변수
| NO. | 모델 | EV50A | EV55A | EV60A |
| 1 |
코드 |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
생산 능력 |
10,000-13,000pcs/h(250*110*75mm) |
11,000-15,000pcs/h(250*110*75mm) |
13,000-19,000pcs/h(250*110*75mm) |
| 3 |
압출 압력 |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
| 4 |
진공도 |
≤-0.092 |
≤-0.092 |
≤-0.092 |
| 5 |
압출 샤프트 회전 속도 |
25rpm |
24rpm |
20rpm |
| 6 |
리머 직경 |
재료 운반 부분: 500mm 압출 부분: 450mm
|
재료 운반 부분: 550mm 압출 부분: 500mm |
재료 운반 부분: 600mm 압출 부분: 600mm |
| 7 |
진공 펌프 |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
감속기 |
상단: i=12.64 하단: i=21.3 |
상단: i=12.64 하단: i=21.3 |
상단: i=20.49 하단: i=24 |
| 9 |
삼각 벨트 |
상단: 5V-4600*6 하단: 5V4800*10 |
상단: 5V-4600*6 하단: 5V4800*10 |
상단: 5V-4600*6 하단: 5V4800*10 |
| 10 |
전력 |
160+55kw |
200+55kw |
250+75kw |
| 11 |
치수 |
상단: 4,400*2,200*1,250mm 하단: 5,600*1,800*2,500mm |
상단: 4,700*2,200*1,250mm 하단: 4,700*1,800*2,600mm |
7,500*2,900*2,800mm |
| 12 |
무게 |
17,500kg |
18,500kg |
30,000kg |
