제품 상세 정보:
|
| 조건: | 새로운 | 진공 펌프: | 2SK-12 |
|---|---|---|---|
| 가공: | 벽돌 생산 라인 | 종류: | 점토 벽돌 성형기 |
| 오토매틱: | 그래요 | 용량: | 13,000-19,000pcs/h (250*110*75mm) |
| 힘: | 250+75kW | 무게: | 30,000kg |
| 강조하다: | 자동 진공 진압기 점토 벽돌,30000kg 진공 진압기 점토 벽돌,진공 점토 벽돌 extruder 기계 |
||

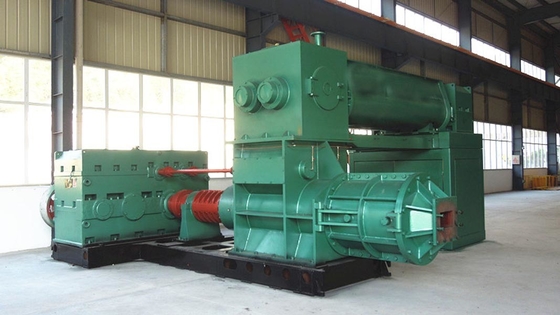

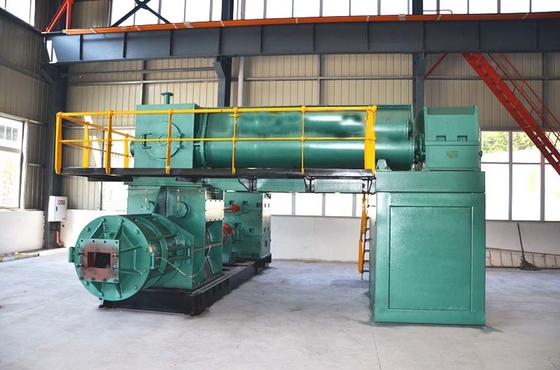

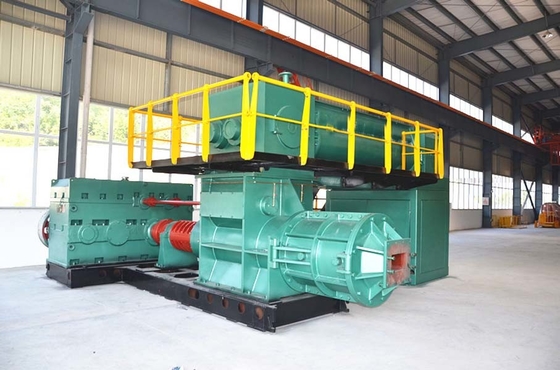

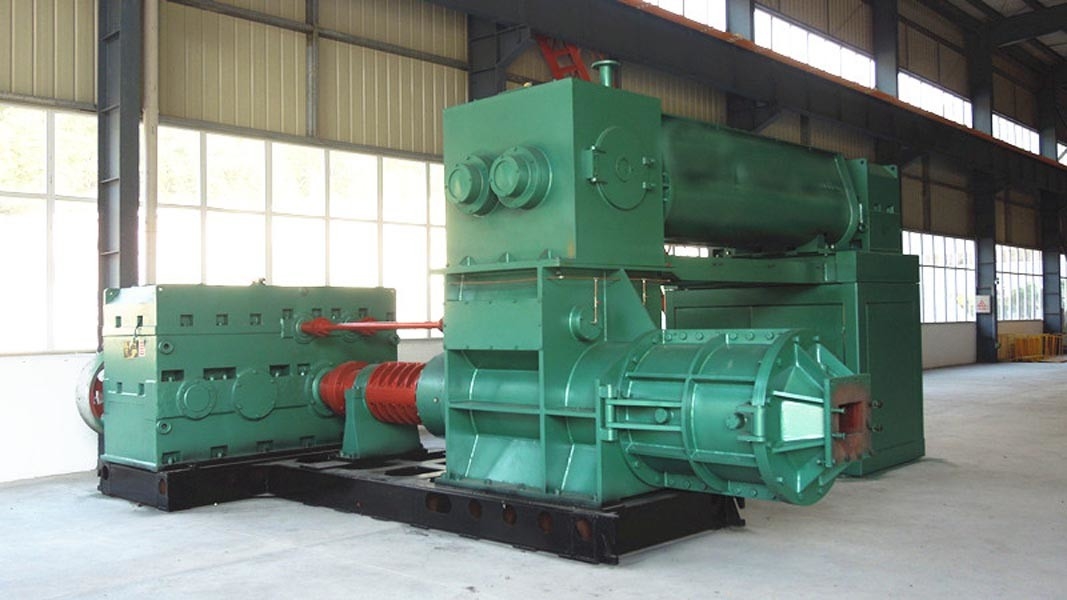

진공 압출기 점토 벽돌 생산 라인 비용 절감
이 기계는 젖은 점토의 연속 압출에 적합하며 벽돌 생산 라인의 성형 섹션에서 핵심 기능 기계입니다.
이 장비로 압출된 진흙 스트립의 표면은 매끄럽고 조밀하며 품질이 좋고 압출량이 많으며 작동이 편리하고 작동이 안정적이며 신뢰성이 좋습니다.
이 기계는 고체 벽돌, 중공 벽돌, 다공성 벽돌, 중공 벽돌 및 기타 벽돌을 생산할 수 있습니다.
이 기계는 상부 혼합부, 진공부 및 하부 압출부로 구성됩니다.
압출기 본체는 고품질 강판으로 용접되며 부품 내부의 잔류 응력은 에이징 처리를 거쳐 제거되고 경도와 강도가 증가합니다. 압출기는 합리적인 구조 설계를 가지고 있으며 본체는 견고하고 안정적이며 신뢰할 수 있고 내구성이 뛰어납니다. 낮은 에너지 소비, 높은 생산 효율성 및 편리한 유지 보수.
압출기는 디지털 자동 모니터링 시스템을 갖출 수 있으며, 이는 기계의 지속적이고 안정적인 작업에 대한 강력한 보증을 제공합니다.
주요 부품
나선형 날/리머
표준 탄소강 재질, 리머의 마모되기 쉬운 표면은 가스 용접을 사용하고 코어 와이어로 와이어링하며, 용접된 공작물 표면은 매끄럽고 저항이 작으며 내마모성이 높고 경도는 52HRC-56HRC이며 수명은 일반 리머보다 4-7배 이상입니다. 리드(나사 리드)는 과학적으로 배열되어 있으며 "미세 압력 전달, 고압 압출"의 특성을 가지고 있어 압출 압력을 높이고 작업 효율을 향상시킬 수 있습니다. 사용 중 반복적인 수리가 가능하여 비용을 절감하고 활용률을 높일 수 있습니다.
압출 샤프트
압출부의 샤프트는 플로팅 샤프트 구조를 채택하고 자동 센터링 기능을 갖추고 있어 샤프트가 토크만 발생시키고 반경 방향 힘을 발생시키지 않아 감속기/샤프트를 보호하고 장기간 사용 후 굽힘 샤프트로 인한 장비의 흔들림을 제거하거나 줄여 장비의 에너지 절약을 15-30%까지 가능하게 합니다. 샤프트의 경도는 열간 정련 후 HB220보다 큽니다.
혼합 치아
고성형 주조, 경도 55hrc-60hrc, 수명은 일반 혼합 치아의 6배입니다.
혼합 샤프트
상부 감속기는 톱니 커플링으로 샤프트에 연결되어 샤프트와 감속기 사이의 동축성을 제거합니다.
기술적인 매개변수
| NO. | 모델 | EV50A | EV55A | EV60A |
| 1 |
코드 |
IBS062-0205 |
IBS062-0206 |
IBS062-0202 |
| 2 |
생산 능력 |
10,000-13,000pcs/h(250*110*75mm) |
11,000-15,000pcs/h(250*110*75mm) |
13,000-19,000pcs/h(250*110*75mm) |
| 3 |
압출 압력 |
≤3.0Mpa |
≤3.0Mpa |
≤4.0Mpa |
| 4 |
진공도 |
≤-0.092 |
≤-0.092 |
≤-0.092 |
| 5 |
압출 샤프트 회전 속도 |
25rpm |
24rpm |
20rpm |
| 6 |
리머 직경 |
재료 운반부: 500mm 압출부: 450mm
|
재료 운반부: 550mm 압출부: 500mm |
재료 운반부: 600mm 압출부: 600mm |
| 7 |
진공 펌프 |
2SK-6 |
2SK-6 |
2SK-12 |
| 8 |
감속기 |
상단: i=12.64 하단: i=21.3 |
상단: i=12.64 하단: i=21.3 |
상단: i=20.49 하단: i=24 |
| 9 |
삼각 벨트 |
상단: 5V-4600*6 하단: 5V4800*10 |
상단: 5V-4600*6 하단: 5V4800*10 |
상단: 5V-4600*6 하단: 5V4800*10 |
| 10 |
전력 |
160+55kw |
200+55kw |
250+75kw |
| 11 |
치수 |
상단: 4,400*2,200*1,250mm 하단: 5,600*1,800*2,500mm |
상단: 4,700*2,200*1,250mm 하단: 4,700*1,800*2,600mm |
7,500*2,900*2,800mm |
| 12 |
무게 |
17,500kg |
18,500kg |
30,000kg |
저희 서비스
BBT에 문의를 환영합니다
BBT는 다음과 같은 기계 및 프로젝트를 공급합니다:
1. 완전 자동 점토 벽돌 제조 기계 (벨트 컨베이어, 박스 피더, 롤러 크러셔, 미세 분쇄기, 이중 샤프트 믹서, 습식 팬 밀, 벽돌 절단기, 벽돌 압출기, 예비 부품 ...)
2. 벽돌 건조 시스템 (소형 벽돌 건조실, 단층 벽돌 건조 챔버, 터널 건조기, 빠른 급속 건조 챔버)
3. 벽돌 가마 프로젝트 (호프만 가마, 터널 가마)
4. 자동 벽돌 제조 시스템 (벽돌 설정/적재 기계, 적벽돌 하역 기계, 벽돌 포장 기계 ...)
5. 가마 소성 시스템 (석탄/가스/오일 연소 시스템, 제어 시스템)
6. 전체 벽돌 제조 프로젝트 설계 및 시공.
