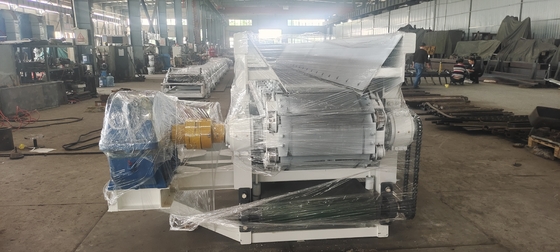

큰 용량 TCNL 점토 재료 1175mm 체인 여행 트랙 센터 거리를 가진 벽돌 상자 피더 기계

TCNL 모델 벽돌 상자 공급 기계

TCNL 모델 체인 스틸 타입 박스 피더

TCNL4.5/1000 판 피더는 외국에서 유사한 제품의 첨단 경험을 흡수하는 기초로 우리 회사가 개발 한 새로운 제품입니다.그리고 중국에서 비슷한 제품 중 선도적인 위치를 차지하고 있습니다.이 기계는 합리적인 구조, 안정적인 운영, 낮은 실패율, 사용 및 유지 보수에 쉽습니다. 이 제품은 광업, 건설 재료,금속공업 및 다른 산업에서 균일한 공급 및 배치를 달성하기 위해, 또한 비슷한 날카로운 블록 재료가 균일하게 공급되는 다른 경우에도 사용할 수 있습니다.

1m의 벽돌 상자 공급 장치성능은

생산 용량: 10-50m3/h

주행과 팽창 톱니 사이 중간 거리: 4500 mm

체인 이동 트랙 중앙 거리: 1175 mm

무게: 6200kg

크기: 6015*2500*1750mm

전력: 4kw

선택 사항

1변속기 방향 선택: 오른쪽 드라이브/왼쪽 드라이브

2- 진흙 스틱이 장착되었는지 여부

점토 벽돌 상자 공급 기계 작동 원리와 구조 특성

판 피더의 힘은 전송 장치의 모터에 의해 구동되고, 감소기에 의해 느려진 후, 힘은 드라이브 샤프로 전달됩니다. 그 때,드라이브 샤프트에 장착 된 두 개의 휠체어는 드라이브 샤프트와 함께 회전합니다.또한, 두 개의 체인 머리와 꼬리 휠과 엮은 또한 운전 휠과 꼬리 바퀴의 회전과 함께 앞으로 이동,그리고 체인 플레이트는 체인과 동기적으로 이동하기 위해 체인에 설치됩니다.

체인 플레이트의 기능은 재료의 전체 무게를 감당하는 것입니다. 체인의 움직임과 함께, 체인 플레이트는 또한 물질을 운송하는 과정을 완료합니다.

게이트는 수동으로 상승 하락 할 수 있습니다 소재의 양을 제어 하 게 배출, 바닥에 스크래퍼는 체인 플레이트에 붙어있는 원료를 청소 할 수 있습니다,그리고 진흙 스틱은 모터에 의해 구동되고 더 균일하고 원활하게 작동하기 위해 재료를 만들기 위해 감소기에 의해 느려집니다.

박스 피더 구조 특성

판 피더는 주로 다음 구성 요소로 구성됩니다:

변속 시스템: 전기 모터, 환속기, 구동 축, 구동 축, 휠체어, 체인 플레이트

다른 장치: 실로 게이트, 스크래퍼, 진흙 스틱, 래크, 실로, 경호

벽돌 상자 피더 기계의 기술적 매개 변수:
