고도로 완전 자동 평면 컨베이어 벨트

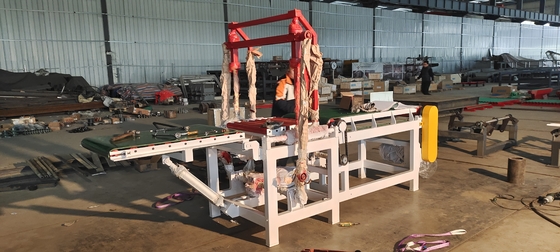

고체 벽돌 절단 장비가 있는 점토 홀브록 절단 기계 시스템

구성, 윤곽 도면 및 작동 원칙

(1) 녹색 벽돌 절단 기계 (이하 절단 기계) 는 주로 세 부분으로 구성됩니다.평평한 컨베이어 벨트 및 철선 청소 장치.

크랭크 연결 막대기 수직 절단 장치는 주로 기어 모터, 크랭크, 연결 막대기, 철선 올리기 장치 및 철선 긴장 장치로 구성됩니다.

평면 컨베이어 벨트는 주로 기어 모터, 프레임, 평면 벨트 및 긴장 장치로 구성됩니다.크랭크 연결 막대기제도는 수직적으로 요구된 사양의 녹색 벽돌로 진흙 스트립을 잘라.

(2) 절단 기계의 윤곽 도면 (이 첨부 도면에서 볼 수 있습니다)

(3) 작동 원칙

기계 안의 평평한 컨베이어 띠는 지정 된 위치로 진흙 스트립을 운반 후, 컨베이어 띠는 작동을 중지합니다.크랭크 연결 막대기제도는 수직으로 필요한 사양으로 녹색 벽돌에 진흙 스트립을 잘라녹색 벽돌은 그룹화 및 로딩을 위해 프로그래밍 벤치로 전송됩니다. 그 다음 메커니즘은 재설정되고 다음 작업 사이클에 들어갑니다. 작업 과정에서,철선 긴장 장치에는 철선이 깨지는 자동 경보 기능이 있습니다..

기술 매개 변수:

1최대 절단 주파수: 16번/분
2최대 진흙 줄기 길이는 2.1m
3최대 절단 높이: 300mm
4최대 절단 너비: 600mm
