고체 벽돌 절단 장비가 있는 점토 홀브록 절단 기계 시스템

점토 중공 블록 절단기 시스템 및 고체 벽돌 절단 장비

구성, 개략도 및 작동 원리의 점토 벽돌 절단기계

(1) 그린 벽돌 절단기(이하 절단기)는 주로 크랭크-커넥팅 로드 수직 절단 장치, 평 벨트 컨베이어 및 강선 청소 장치로 구성됩니다.

크랭크-커넥팅 로드 수직 절단 장치는 주로 기어 모터, 크랭크, 커넥팅 로드, 강선 리프팅 장치 및 강선 장력 장치로 구성됩니다.

평 벨트 컨베이어는 주로 기어 모터, 프레임, 평 벨트 및 장력 장치로 구성됩니다. 머드 스트립을 수신하고 광전 위치 지정을 거친 후, 크랭크-커넥팅 로드 메커니즘은 머드 스트립을 필요한 사양의 그린 벽돌로 수직으로 절단합니다.

(2) 절단기의 개략도(첨부 도면 참조)

(3) 작동 원리

기계 내부의 평 벨트 컨베이어가 머드 스트립을 지정된 위치로 운반한 후 컨베이어 벨트가 작동을 멈춥니다. 머드 스트립이 제자리에 있다는 신호를 받은 후, 크랭크-커넥팅 로드 메커니즘은 머드 스트립을 필요한 사양의 그린 벽돌로 수직으로 절단합니다. 그런 다음 그린 벽돌은 그룹화 및 적재를 위해 프로그래밍 벤치로 옮겨지고, 메커니즘은 재설정되어 다음 작업 주기로 들어갑니다. 작동 과정에서 강선 장력 장치는 와이어 파손에 대한 자동 경보 기능을 갖습니다.

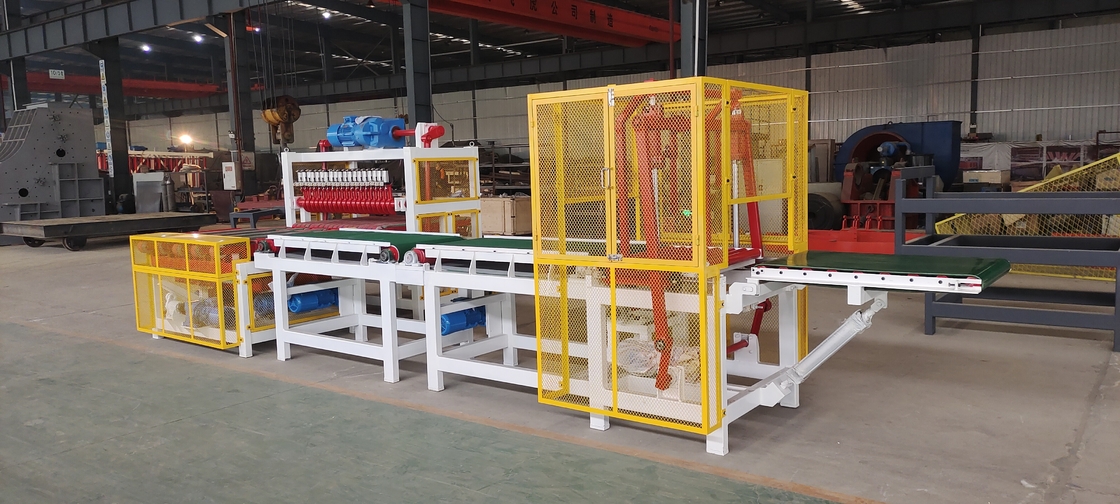

점토 벽돌 절단기계

기술 매개변수:

1. 최대 절단 빈도: 16회/분;
2. 최대 머드 스트립 길이: 2.1미터;
3. 최대 절단 높이: 300mm;
4. 최대 절단 폭: 600mm;

XI’AN BBT CLAY TECHNOLOGIES CO.,LTD

BBT 완전 자동 점토 벽돌 제조 라인 기계 공급및 장비

1. 원자재 가공 기계

벨트 컨베이어, 박스 피더, 롤러 크러셔, 파인 그라인더, 턱 크러셔, 습식 팬 밀, 이중 샤프트 믹서, 전면 분쇄 압출 믹서 …

2. 벽돌 성형기

진공 압출기, 자동 벽돌 절단기 시스템 …

3. 자동 벽돌 제조 시스템

벽돌 적재 및 하역 기계, 자동 벽돌 제조 시스템, 벽돌 적재 기계, 로봇 벽돌 설정 기계, 벽돌 포장 기계 …

4. 벽돌 건조기 및 가마 장비

완전 자동 터널 가마 소성 연소 시스템, 가마 장비 …

5. 다양한 국가의 완전 자동 벽돌 제조 프로젝트 설계 및 건설 기술 지원.

자동 벽돌 터널 가마 프로젝트, 터널 건조기, 단층 챔버 건조기 ...
