생산 라인 생산력 40-50 m3/h 자동 붉은 벽돌 성형 기계
휠 공장은 신제품 개발을 기초로 하여 유사 제품의 외국 진보적 경험을 흡수하는 것에 내 회사이고 국내 유사 제품에 리드하고 있습니다. 기계는 합리적 구조, 안정적인 작동, 유지 관리에서 편리한 낮은 장해율을 가집니다. 소결된 벽돌 생산의 과정에서 원료의 주원료로서 석탄 맥석, 셰일, 점토, 찌꺼기와 비산재를 주로 안에 사용됩니다. 분쇄로 갈리면서,, 혼합되, 기타 등등을 반죽하기. 원료가 기계에 의해 갈아진 후, 원료의 포괄적 기술적 성과는 의미 심장하게 향상될 수 있고 고급 품질 소결 생성물이 생산될 수 있습니다.
모터는 추진력을 제공하고, 로딩하지 않고 모터의 안정적 개시를 실현하기 위한 유체 커플링을 운전합니다. 전원은 도르래를 통하여 환원제로 전송되고 환원제가 결합을 통하여 축을 운전합니다. 축과 현수식 의자는 신축 슬리브에 의해 연결되고 토크 이동이 신축 슬리브, 축과 현수식 의자 사이의 마찰에 의해 실현됩니다. 장점은 설치하고 분해되기 쉽고 축의 과부하 방지를 실현하고 가늘고 긴 기계가공 표면에 대한 손상을 피할 수 있습니다. 현수식 의자는 각각 전원을 안쪽이고 외부 캔틸레버로 전송하고, 주축의 주위를 회전하기 위해 2개 롤러를 운전하고 롤러가 동시에 그들의 각각 롤러의 주위를 회전합니다. 이전 프로세스에서 물과 혼합된 물질은 내측 로울러의 앞에 대한 장비의 상부에 중앙 호퍼에서 떨어집니다. 재료가 내측 로울러에 의해 회전시키고 압도된 후, 그것은 요동식 긁개칼에 의해 외부 롤러 레이스 웨이에 긁어 모아지고, 외부 롤러를 통과합니다. 원료가 회전시킨 후, 연마와 구축은 갈리는 분쇄, 혼합을 완료하기 위한 체판과 다양한 원료의 니딩의 더 홀을 통하여 실행됩니다.
핵심 부분
체판
체판에 쓸 원료는 안티-웨어링고 망간강, 모듈 디자인이고, 또한 쉽게 새로운 여분으로 제거될 수 있습니다.
공장
롤러는 롤러 피부가 쐐기 형상 키로 전체적으로 연결된 인 허브에서 분리되는 구조를 채택합니다 ; 외피를 대체하도록 편리합니달 때 필요.
롤러 외피
롤러 피부의 두께는 강도와 내마모성인 고망간 크롬 합금 강으로 만들어지는 150 밀리미터입니다
팬
그것은 강모의 용접된 격자 구조물이며, 그것이 더욱 강하고, 거대한 영향 압축을 지닐 수 있습니다.

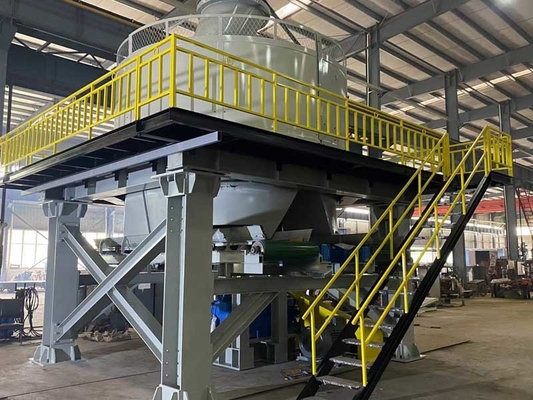

구조물 지지
플랫폼과 환원제 사이의 폴리우레탄 충격 흡수하는 패드가 있으며, 그것이 작전 동안 장비의 충격력과 진동을 흡수하는데 사용됩니다.
기록 : 지지와 메인테넌스 플랫폼을 구성하는 것은 선택적과
고객들은 더 로컬에서 용접될 수 있습니다.
주축
주축은 합금 강 위조로 만들어지고, 고강도를 가지고 있는 처리된 열이었습니다 ;
저항을 악화시키고, 큰 광선 편심성 힘들을 지닐 수 있습니다.
Motor&reducer
전부하에 일할 때 토크 한정되고 수력 결합은 기기 부품에 대한 영향으로부터 주요 엔진 모터와 효과적으로 환원제와 모터를 보호하는 환원제의 입력 축 사이의 전력 전송을 위해 사용됩니다 ; 주요 환원제는 압송식 윤활 방식과 냉각 Fan을 갖추고 있습니다.
팬의 구조는 공급을 분쇄하고, 연마를 처리하여 습식 재료를 위해 제조합니다
회전 메커니즘은 구축되도록 단순하고, 유지하도록 쉽고, 피딩하는 크기 요구조건에 엄격하, 장비 자체 중량, 강한 전제 강성, 임팩트 저항 안전합니다 그리고 장비 작동을 마구간에 넣으세요.
유체 커플링은 모터와 환원제 사이에 전력 전송을 실현하는데 사용되고, 시작하는 영향이 작고, 환원제가 과부하 방지를 제공하고 서비스 수명을 연장할 수 있습니다.
점검 도어 개방 / 마감 탐지 스위치는 기계가 중지될 때 유지 관리자가 기계를 유지할 수 있다는 것을 보증하기 위해 주요 모터 스타트 / 스톱 스위치와 연결됩니다.
기술적인 매개 변수
| 아니오. |
항목 |
TWPM185 |
TWPM200 |
| 1 |
롤러 사이즈 |
1850*700mm diameter*width |
2000*900mm diameter*width |
| 2 |
주축을 위한 속도를 회전시키세요 |
≥13 rpm |
≥13 rpm |
| 3 |
힘 |
90+2.2+2.2+1.5kw |
142 kw |
| 4 |
롤러의 유효 직경 |
1850 밀리미터 |
2000 밀리미터 |
| 5 |
회전 속도 |
≥29rpm |
≥29rpm |
| 6 |
스크린 홀을 위한 지름 |
주문 제작된 건물 |
주문 제작된 건물 |
| 7 |
생산력 |
40-50 m3/h |
60-90 m3/h |
| 8 |
장비의 전체 중량 |
65200 킬로그램 |
70000 킬로그램 |
| 9 |
차원 |
5300*4600*6500mm |
6700*6500*6700mm |
