점토 벽돌 공장 연쇄판 상자 공급 장치 점토 벽돌 상자 공급 장비

점토 벽돌 공장 체인 플레이트 박스 피더 점토 벽돌 박스 공급 장비

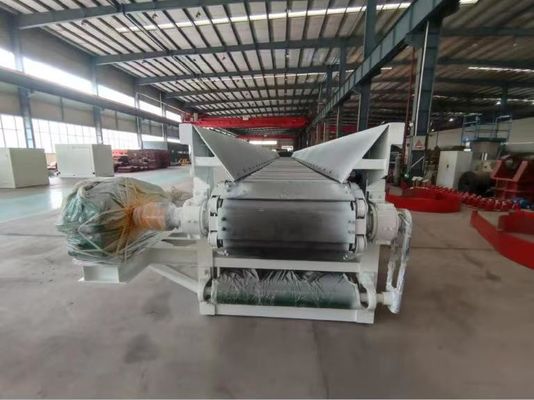

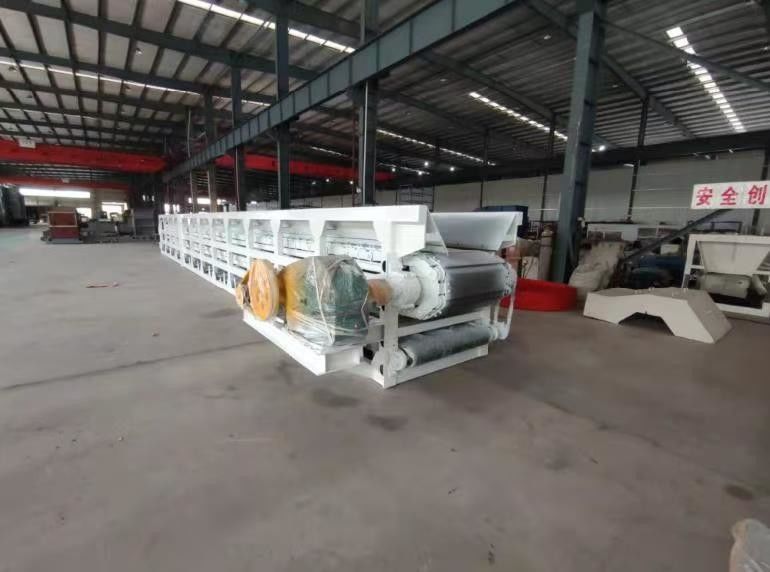

TCNL 모델 체인 강철 타입 박스 피더

TCNL4.5/1000 플레이트 피더는 해외 유사 제품의 선진 경험을 흡수하여 당사에서 개발한 신제품으로, 중국 내 유사 제품 중 선두를 차지하고 있습니다. 이 기계는 구조가 합리적이고, 작동이 안정적이며, 고장률이 낮고, 사용 및 유지 관리가 용이합니다. 이 제품은 광업, 건축 자재, 야금 및 기타 산업에서 균일한 공급 및 배치에 널리 사용되며, 유사한 날카로운 블록 재료를 균일하게 공급하는 다른 경우에도 사용할 수 있습니다.

m의 벽돌 박스 피더주요 성능

생산 능력: 10-50 m3/h

구동 및 텐셔닝 스프로킷 간의 중심 거리: 4500 mm

체인 이동 트랙 중심 거리: 1175 mm

무게: 6200kg

치수: 6015*2500*1750 mm

전력: 4kw

선택 사항

1. 전송 방향 선택: 오른쪽 구동/왼쪽 구동;

2. 진흙 막대가 장착되어 있는지 여부.

점토 벽돌 박스 공급 기계 작동 원리 및 구조적 특징

플레이트 피더의 동력은 변속 장치의 모터에 의해 구동되며, 감속기를 통해 감속된 후 동력이 구동축으로 전달됩니다. 이때, 구동축에 장착된 두 개의 스프로킷이 구동축과 함께 회전합니다. 또한, 헤드 및 테일 스프로킷과 맞물리는 두 개의 체인도 구동 스프로킷과 테일 휠의 회전과 함께 앞으로 이동하며, 체인 플레이트는 체인에 설치되어 체인과 동기적으로 이동합니다.

체인 플레이트의 기능은 재료의 전체 무게를 지탱하는 것입니다. 체인의 움직임에 따라 체인 플레이트도 재료를 운반하는 과정을 완료합니다.

게이트는 수동으로 올리고 내릴 수 있어 배출되는 재료의 양을 제어할 수 있으며, 하단의 스크레이퍼는 체인 플레이트에 붙은 원료를 청소할 수 있으며, 진흙 막대는 모터에 의해 구동되고 감속기에 의해 감속되어 재료가 더 균일하고 부드럽게 작동하도록 합니다.

박스 피더 구조적 특징

플레이트 피더는 주로 다음 구성 요소로 구성됩니다.

전송 시스템: 전기 모터, 감속기, 구동축, 피동축, 스프로킷, 체인 플레이트.

기타 장치: 사일로 게이트, 스크레이퍼, 진흙 막대, 랙, 사일로, 가드.

BBT는 완전 자동 점토 벽돌 제조 라인 기계를 공급합니다.및 장비

TCNL 체인 풀 스틸 타입 박스 피더

TWGD 시리즈의 이중 샤프트 믹서

GS 시리즈의 롤러 크러셔

TRA 시리즈의 이중 치아 롤러 크러셔

TWJH 시리즈의 전면 그리드 압출 믹서

TWPM 시리즈의 습식 팬 밀

QTQG 시리즈의 커터

EV 시리즈의 진공 압출기

로봇 설정 기계

벽돌 기계 예비 부품

BBT는 완전 자동 점토 벽돌 제조 프로젝트 설계, 건설 및 기술 지원을 제공합니다.
